Qu'est-ce que les brides de tuyauterie ?
Brides Général

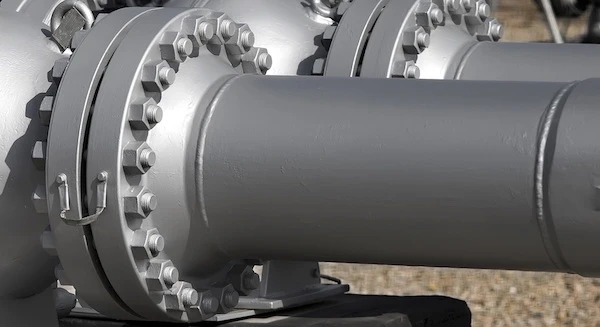

Les brides sont utilisées pour connecter des tuyaux, des vannes, des pompes et d'autres équipements pour construire un système de canalisation. De plus, cela facilite le nettoyage, l'inspection et la personnalisation. Généralement, les brides sont soudées ou vissées. Deux brides sont boulonnées ensemble avec un scellant entre elles pour créer une jonction à bride.

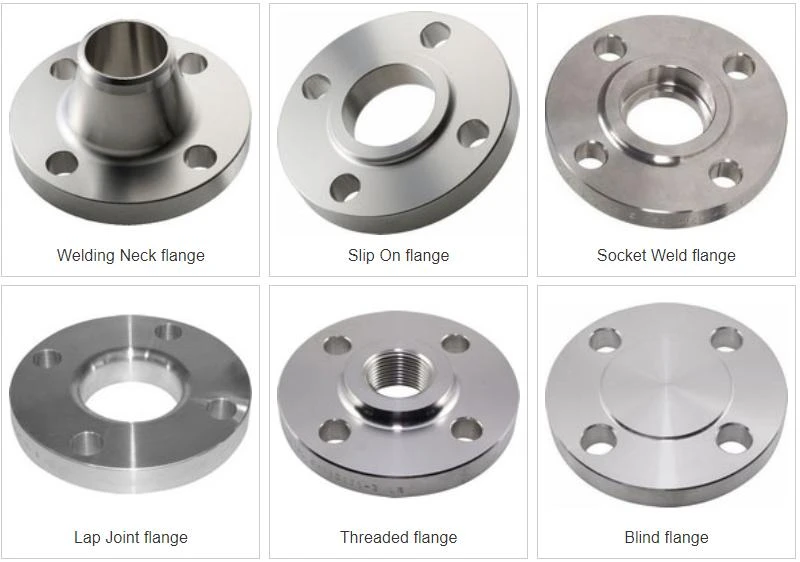

Les types de brides les plus utilisés dans l'industrie pétrochimique et chimique sont.
Tous les types, à l'exception de la bride Lap Joint, sont fournis avec une face de bride surélevée.
Composants pour brides
Les brides de tuyaux sont créées à partir d'une variété de matériaux, notamment l'acier inoxydable, la fonte, l'aluminium, le laiton, le bronze et le plastique, mais le matériau le plus courant est l'acier au carbone qui a été forgé et usiné.
De plus, pour les applications spécialisées, les brides, comme les raccords et les tuyaux, sont souvent doublées à l'intérieur de couches de matériaux d'une qualité entièrement différente de celle des brides elles-mêmes.
Dans la plupart des cas, le matériau d'une bride est déterminé lors de la sélection du tuyau ; les brides sont généralement faites du même matériau que le tuyau.
Sauf indication contraire, toutes les brides couvertes sur ce site Web sont conformes aux normes ASME et ASTM. L'ASME B16.5 traite des dimensions, des tolérances dimensionnelles, etc., tandis que l'ASTM décrit les différentes caractéristiques des matériaux.
Mesures pour les brides

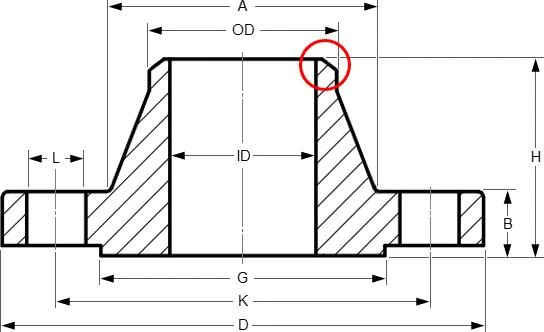

Chaque bride ASME B16.5 a un ensemble de dimensions prescrites. Si un dessinateur au Japon, un préparateur de travaux au Canada ou un tuyauteur en Australie fait référence à une bride à collerette à souder NPS 6, classe 150, annexe 40 ASME B16.5, il fait référence à la bride illustrée ci-dessous.
Si la bride est commandée, le fournisseur souhaite connaître la qualité du matériau. ASTM A105 est une bride forgée en acier au carbone, tandis que A182 est une bride forgée en acier inoxydable.
Par conséquent, une commande correcte à un fournisseur doit spécifier deux normes.
Bride de col à souder NPS 6, Classe 150, Schedule 40, ASME B16.5 / ASTM A105
A-Ø192.1|DE - Ø168,3|L-Ø22,4|ID-Ø154.1|G-Ø215,9|K-Ø241.3|D - Ø279,4|B - 25.4|H - 88.9|Hauteur RF - 1.6
La bride ci-dessus a 8 trous de boulon et un biseau de soudure de 37,5 degrés (cercle rouge). Toutes les dimensions indiquées sont en millimètres. La face surélevée (RF) n'a pas besoin d'être spécifiée, car ASME B16.5, chaque bride est livrée en standard avec une face surélevée. Seule une conception différente (Ring Type Joint (RTJ), Flat Face (FF) etc. doit être spécifiée.
Assemblages boulonnés à brides
Une connexion à bride boulonnée est un mélange de nombreux éléments complexes (bride, boulons, joints, processus, température, pression, fluide). Tous ces facteurs sont interconnectés et dépendent les uns des autres pour un bon résultat.
Un contrôle compétent de la procédure de fabrication du joint est essentiel à la fiabilité du joint à bride.

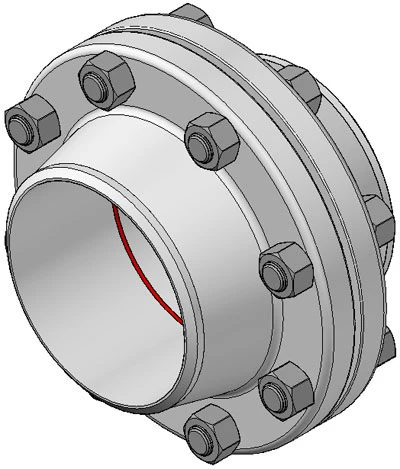

Connexion à bride boulonnée typique
Depuis un certain nombre d'années, l'industrie a réalisé l'importance de l'installation et de l'assemblage.
En Europe, l'accent a été mis sur la garantie que la fabrication conjointe est effectuée par des experts formés et validés, ce qui a abouti à la production de TS EN 1591 Partie 4, une norme technique européenne. Cette norme s'applique aux techniciens de boulonnage et à leurs superviseurs, les ingénieurs responsables, qui retirent, assemblent et serrent les connexions boulonnées des systèmes pressurisés de service vitaux de toute configuration.
La norme fournit une méthodologie pour la formation et l'évaluation des techniciens engagés dans la fabrication et le démontage des joints à brides, et peut être comparée aux exigences de formation pour les soudeurs effectuant des travaux sur des récipients sous pression. Sa publication souligne l'importance d'une supervision compétente du processus de fabrication des joints pour garantir que la bride fonctionnera sans fuite.
Une connexion à bride boulonnée peut fuir pour plusieurs causes, y compris le joint.
Même lorsque tous les composants interdépendants complexes d'un assemblage à bride à joint boulonné fonctionnent en parfaite harmonie, le facteur le plus important déterminant le succès ou l'échec de cet assemblage à bride à joint boulonné sera l'attention de l'installateur aux procédures d'installation et d'assemblage appropriées. S'il est effectué correctement, l'assemblage restera sans fuite pendant sa durée de vie prévue.

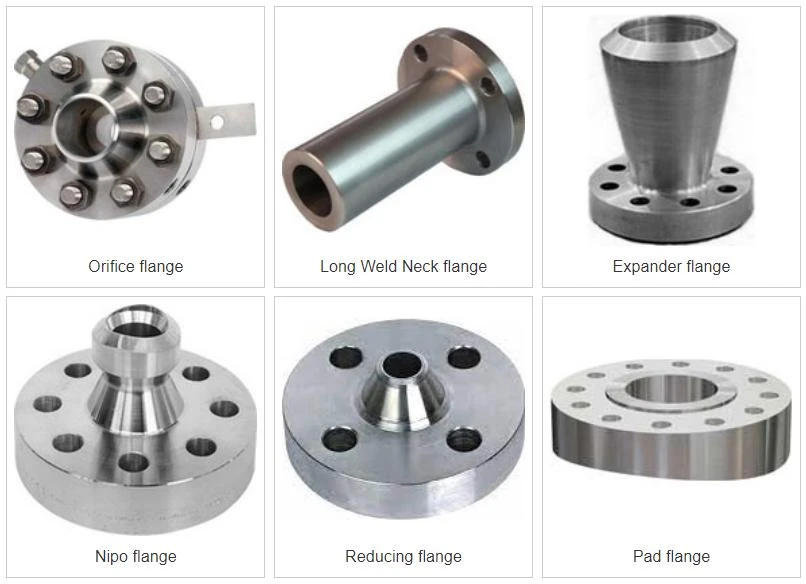

Il existe encore un certain nombre de brides spéciales telles que..
Qu'est-ce qu'un raccord à bride ?

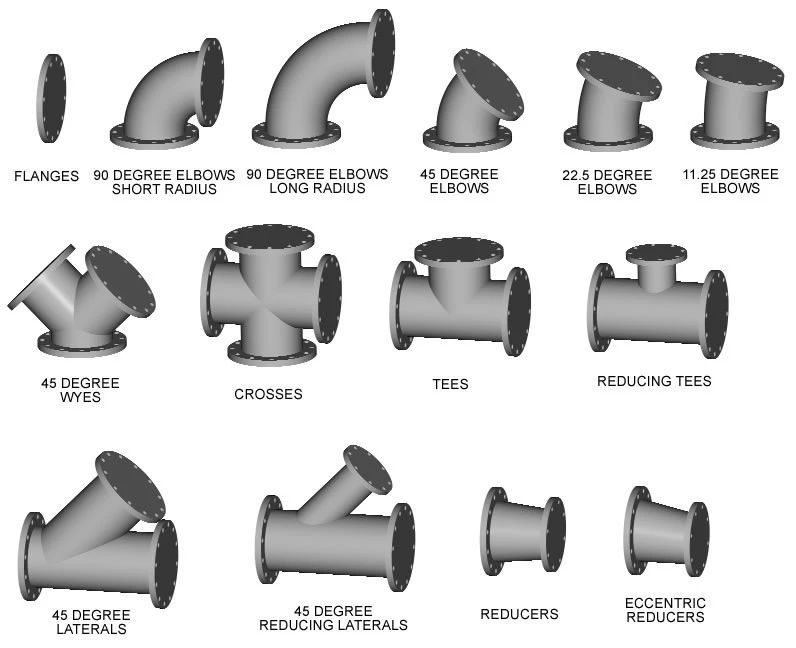

Les raccords à brides sont utilisés pour connecter deux tuyaux ou plus. Chaque tuyau doit avoir une bride, qui est une arête surélevée qui fait le tour de la circonférence extérieure du tuyau. À l'aide de boulons, de pinces ou d'autres fixations, les installateurs joignent les deux brides par compression. Au lieu des connecteurs filetés conventionnels, du soudage ou du brasage, un raccord à bride peut être utilisé. Certains types de brides sont combinés avec du soudage ou du brasage pour former un joint de tuyau plus solide.
Par leur fonction ou leur apparence, différents types de raccords à brides peuvent être identifiés les uns des autres. Les raccords utilisés sur des conduites ou conduites de gaz de très grandes dimensions ont une bride à face lisse et une succession de trous pré-percés. Lorsque deux de ces raccords à brides sont reliés entre eux, des boulons sont placés dans les trous des brides pour établir une connexion robuste et durable. Les applications à haute pression peuvent utiliser un raccord à bride avec un col conique. Cette forme de connexion nécessite généralement à la fois du soudage et du boulonnage afin de résister à l'énorme pression exercée par le contenu du tuyau.
Les installateurs qui doivent ajouter un raccord à bride sur le terrain peuvent choisir un raccord fileté, qui a des filetages internes similaires à ceux trouvés aux extrémités de la plupart des tuyaux. Cela permet à l'installateur de simplement visser le raccord sur le tuyau afin de le fixer. Un raccord fileté permet aux travailleurs de couper facilement les tuyaux à la taille requise pour des réparations rapides, puis de fabriquer des filetages à l'extrémité à l'aide d'un enfile-tuyau pour accueillir la bride.
Selon leur destination, les raccords à brides peuvent avoir plusieurs profils. Pour relier deux tuyaux à un angle, les raccords coudés ont une forme incurvée avec des brides à chaque extrémité pour une connexion plus stable. Un raccord à bride en forme de T relie deux tuyaux en une seule passe avec un tuyau perpendiculaire, tandis qu'un raccord en forme de Y relie trois tuyaux fonctionnant à trois angles. Certains raccords à bride peuvent avoir une configuration à quatre voies ou en forme de croix pour permettre quatre tuyaux indépendants.
De nombreux raccords à brides sont utilisés en conjonction avec des joints spécifiques pour éviter les fuites à l'union de deux tuyaux. Ces joints sont parfois appelés "joints toriques" et sont fabriqués en caoutchouc ou en matériaux synthétiques. Lorsque les raccords à bride sont fabriqués selon des tolérances extrêmement précises et que la face de la bride est très lisse, la prévention des fuites peut ne pas nécessiter l'utilisation d'un joint. Dans certaines circonstances, de la graisse ou du lubrifiant peut être utilisé à la place d'un joint torique pour aider à sceller tout espace entre les brides.
