DIN EN 1092-1 Dimensions des brides PN 160

La norme DIN EN 1092-1 spécifie les dimensions des brides PN 160, conçues pour être utilisées dans les systèmes de tuyauterie où la pression maximale admissible ne dépasse pas PN 160 (160 bar ou environ 2 320 psi). Ces brides sont construites pour résister à des conditions de haute pression et sont couramment utilisées dans des industries telles que le pétrole et le gaz, la pétrochimie et le traitement chimique.

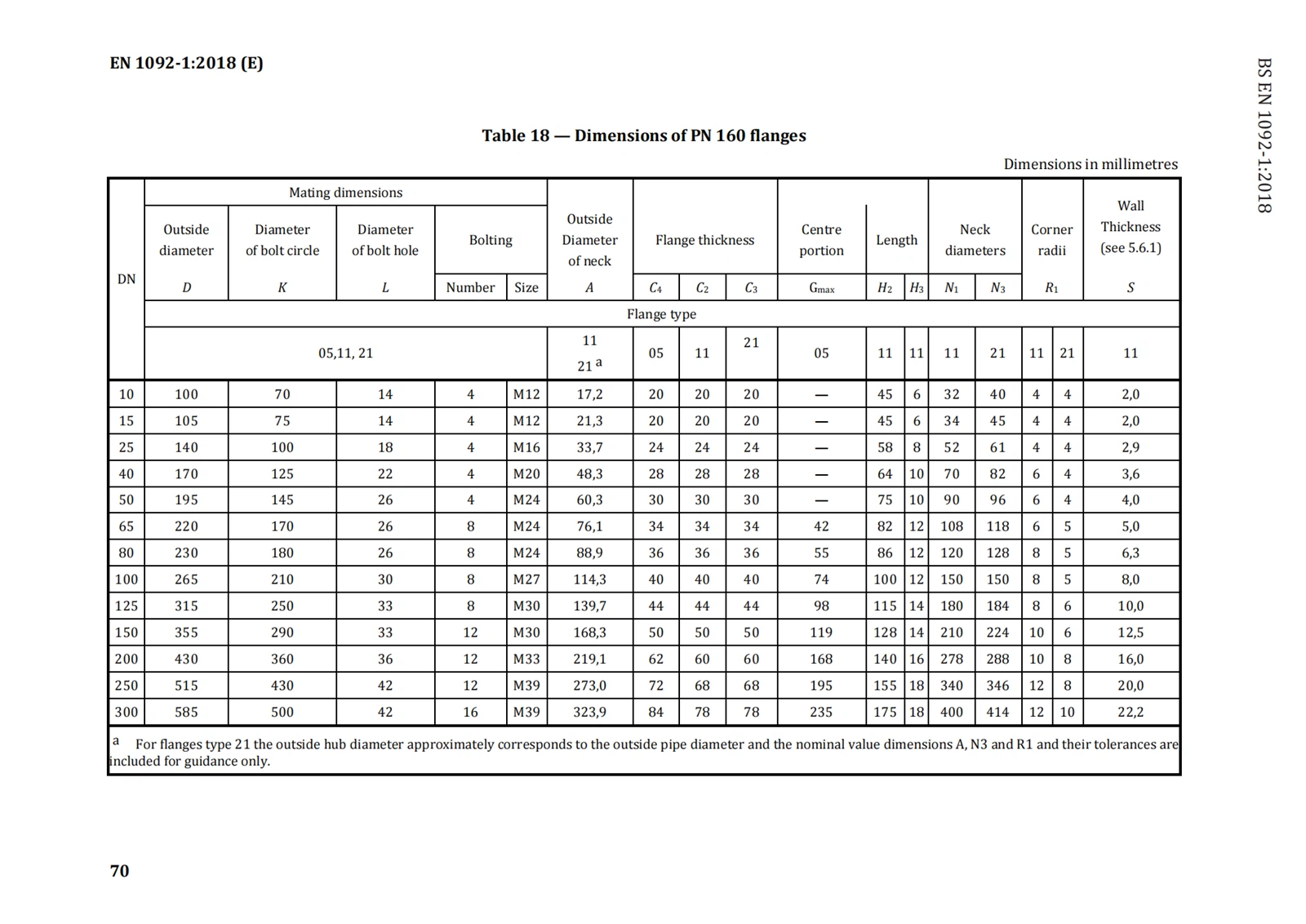

Voici les dimensions générales des brides DIN EN 1092-1 PN 160 :

Diamètre extérieur (OD) :

Le diamètre extérieur des brides PN 160 varie en fonction de la taille nominale du tuyau (NPS) et du type de bride. Les diamètres extérieurs courants vont d'environ 95 mm à plus de 2 000 mm.

Diamètre du trou de boulon :

Le diamètre du trou de boulon varie généralement d'environ 12 mm à 36 mm, selon la taille et le type de bride.

Diamètre du cercle de boulons (BCD) :

Le diamètre du cercle de boulons est le diamètre du cercle formé par les centres des trous de boulons. Il est déterminé en fonction du nombre de trous de boulons et de leur disposition.

Épaisseur:

L'épaisseur des brides PN 160 varie en fonction de facteurs tels que la pression nominale et le matériau de construction. Les valeurs d'épaisseur courantes vont d'environ 10 mm à 40 mm.

Diamètre du moyeu :

Le diamètre du moyeu est le diamètre de la partie surélevée au centre de la bride. Il est standardisé en fonction de la taille et du type de bride.

Ces dimensions garantissent la compatibilité et la fiabilité dans les systèmes de tuyauterie haute pression où des brides PN 160 sont utilisées. Il est essentiel de consulter la norme DIN EN 1092-1 pour connaître les dimensions et tolérances spécifiques requises pour chaque taille et type de bride.

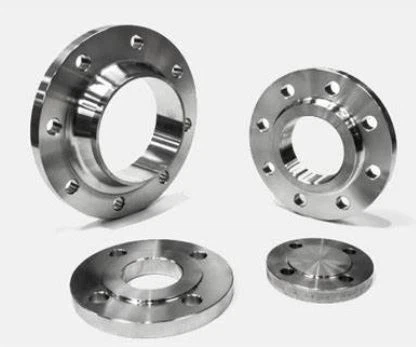

Types de brides PN 160 :

Brides à souder

Brides à enfiler

Brides filetées

Brides aveugles

Brides à souder

Tailles :

Les brides PN 160 sont disponibles dans une gamme de tailles pour s'adapter à différents diamètres de tuyaux. Les tailles courantes vont généralement du DN 10 au DN 2000 et au-delà, en fonction des exigences spécifiques et des capacités du fabricant.

Matériaux:

Les brides PN 160 peuvent être construites à partir d'une variété de matériaux adaptés aux applications haute pression. Certains matériaux courants comprennent :

Acier au carbone (par exemple, ASTM A105)

Acier inoxydable (par exemple, ASTM A182 F304/F304L, F316/F316L)

Acier allié (par exemple, ASTM A182 F11, F22)

Acier inoxydable duplex

Acier inoxydable super duplex

Alliages de nickel (par exemple, Inconel, Hastelloy)

Applications:

Les brides PN 160 sont utilisées dans les industries et les applications où des conditions de pression extrêmement élevées sont rencontrées. Ces applications incluent :

Extraction et raffinage de pétrole et de gaz

Usines pétrochimiques

Traitement chimique

Production d'électricité (y compris les centrales nucléaires)

Systèmes de tuyauterie industrielle à haute pression

Questions et réponses :

Q:Quelles sont les dimensions typiques des brides DIN EN 1092-1 PN 160 ?

A:Les dimensions des brides PN 160 sont normalisées selon la norme DIN EN 1092-1, y compris le diamètre extérieur, le diamètre d'alésage, la taille du trou de boulon, le diamètre du cercle de boulon, l'épaisseur et le diamètre du moyeu.

Q:Quels matériaux sont couramment utilisés pour les brides PN 160 ?

A:Les brides PN 160 peuvent être fabriquées à partir d'une gamme de matériaux adaptés aux applications haute pression, notamment l'acier au carbone, l'acier inoxydable, l'acier allié, l'acier inoxydable duplex, l'acier inoxydable super duplex et divers alliages de nickel.

Q:Dans quelles industries les brides PN 160 sont-elles généralement utilisées ?

A:Les brides PN 160 trouvent des applications dans des industries telles que le pétrole et le gaz, la pétrochimie, le traitement chimique, la production d'électricité (y compris les centrales nucléaires) et les systèmes de tuyauterie industrielle à haute pression, où des conditions de pression extrêmes sont répandues.
